• Maschinentyp: Lithoman IV 96 Seiten SFF-2
• Papierlaufrichtung: Links-Rechts
• Papierfaserrichtung: Stehend
• Zylinderumfang: 1228 mm
• Abschnittslänge: 4 x 307 mm (AB) oder 5 x 246 mm (AA)
• Papierbreite max.: 2860 mm
• Papierbreite min.: 1080 mm
• Geschwindigkeit: 45.000 Zylinderumdrehungen / h
• 4 Farben
• Steuerungssysteme: PECOM, PECOM ConsoleSystem

• Produkthöhe (fix): 307 mm oder 245.6 mm
• Produktbreite nach Trichter max.: 310 mm
• Produktbreite nach Trichter min.: 178 mm

Mögliche Signaturen mit jew. Breite

• 4 x 12 Seiten: 180 bis 310 mm
• 4 x 16 Seiten: 180 bis 310 mm
• 8 x 8 Seiten: 180 bis 310 mm
• 4 x 20 Seiten: 180 bis 286 mm
• 4 x 24 Seiten: 180 bis 238,3 mm
• 8 x 12 Seiten: 180 bis 238,3 mm
• 4 x 28 Seiten: 180 bis 204,3 mm
• 4 x 32 Seiten: 178,8 mm
• 8 x 16 Seiten: 178,8 mm
• 5 x 12 Seiten: 180 bis 310 mm
• 5 x 16 Seiten: 180 bis 310 mm
• 10 x 8 Seiten: 180 bis 310 mm
• 5 x 20 Seiten: 180 bis 286 mm
• 5 x 24 Seiten: 180 bis 238,3 mm
• 10 x 12 Seiten: 180 bis 238,3 mm
• 5 x 28 Seiten: 180 bis 204,3 mm
• 5 x 32 Seiten: 178,8 mm
• 10 x 16 Seiten: 178,8 mm

Papierrollen-Transportanlage

• Typ: Contiweb

Rollenwechsler

• Typ: Contiweb FD 18-2860
• Baujahr: 2015
• Rollendurchmesser max.: 1524 mm
• Rollenwechsel-Mechanismus: fliegend

Papiereinziehvorrichtung

• Typ: manroland
• Position: SII (Antriebsseite)
• Startpunkt: An der Papierrolle im Rollenwechsler
• Endpunkt: Stränge-Schneideeinrichtung im Falzaufbau
• Einziehgeschwindigkeit: 50 m/min

Einzugswerk (Vorspannwerk)

• Im Rollenwechsler integriert
• Elektronische Bahnspannungsregelung

Druckanlage

• 4 Doppeldruckwerke
• Stehende Bauart
• Sleeve-Gummizylinder
• Plattenwechsler: APL Automatische Druckplattenwechseleinrichtung
• Plattenlifte: Agrama
• Gummituchwaschanlage: Elettra FastWash
• Farbwerkwaschanlage: Elettra / manroland
• Feuchtmittelversorgung: Technotrans delta.d 550
• Fanout-Regelung: manroland InlineFanoutControl
• Bahnfangvorrichtung: Baldwin WebCatcher S18i mit DSA Sensor
• Vorinstallationssystem (Fluid-Box)
• Anti-Emulgiereinrichtung
• AutoGrease (für Produktion mit schmaler Papierbahn)
• AutoCycle

Trockner

• Typ: Contiweb Ecoset/T 148-2860
• Kühlwerk: 9-walzig, direkt angebaut
• mit regelbarer Wiederbefeuchtung
• mit regelbarem Silikonauftrag

Falzanlage

Überbau

• Farbregisterregelung: manroland CRC-PU mit PECOM ConsoleSystem
• Farbdichtemess- und Regelanlage: Manroland IDC InlineDensityControl
• Silikoniereinheiten: manroland/Weko WFG 1.4
• Max. Anzahl Stränge: 9
• Schneideeinrichtung vom Leitstand steuerbar
• Winkelwendestangenaufbau
• Max. Arbeitsbreite Winkelwendestangen: 620 mm
• Schnittregisterregelung: manroland InlineCutoffControll (ICC) + Cutoff Control Dynamics (ICCD)

Falzeinheit

• Typ: SFF-2 (FE1)

Haupttrichter

• Max. Arbeitsbreite: 620 mm
• Max. Anzahl Stränge: 9

Ballontrichter

• Max. Arbeitsbreite: 620 mm
• Max. Anzahl Stränge: 4

Inline Finishing

• Längsklebe- und Falzhilfeeinrichtung: Planatol Combijet 9 NET
• Anz. Köpfe: 8
• Elektrostatische Strangverblockung: Eltex GHH 36

Schneideeinheit

• Cutter
• Messerbalken zum Schneiden von 4 Abschnitten
• Messerbalken zum Schneiden von 5 Abschnitten
• Max. Dicke der Papierstränge: 2 mm
• Integrierte Verkettelungsperforation
• Splittingeinrichtung
• 2 Schaufelradsysteme
• 2 Auslagebänder

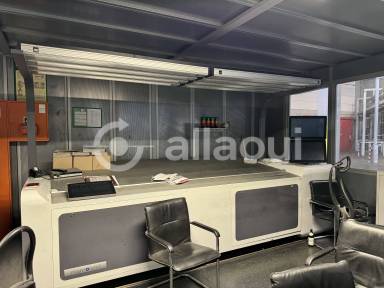

Leitstand

• PECOM ControlCenter
• 1x ControlPad
• 2x SlidePad
• 1x MobilePad
• 2x ColorDesk
• FolderScreen
• ControlCenter Systemserver

Weiterverarbeitung

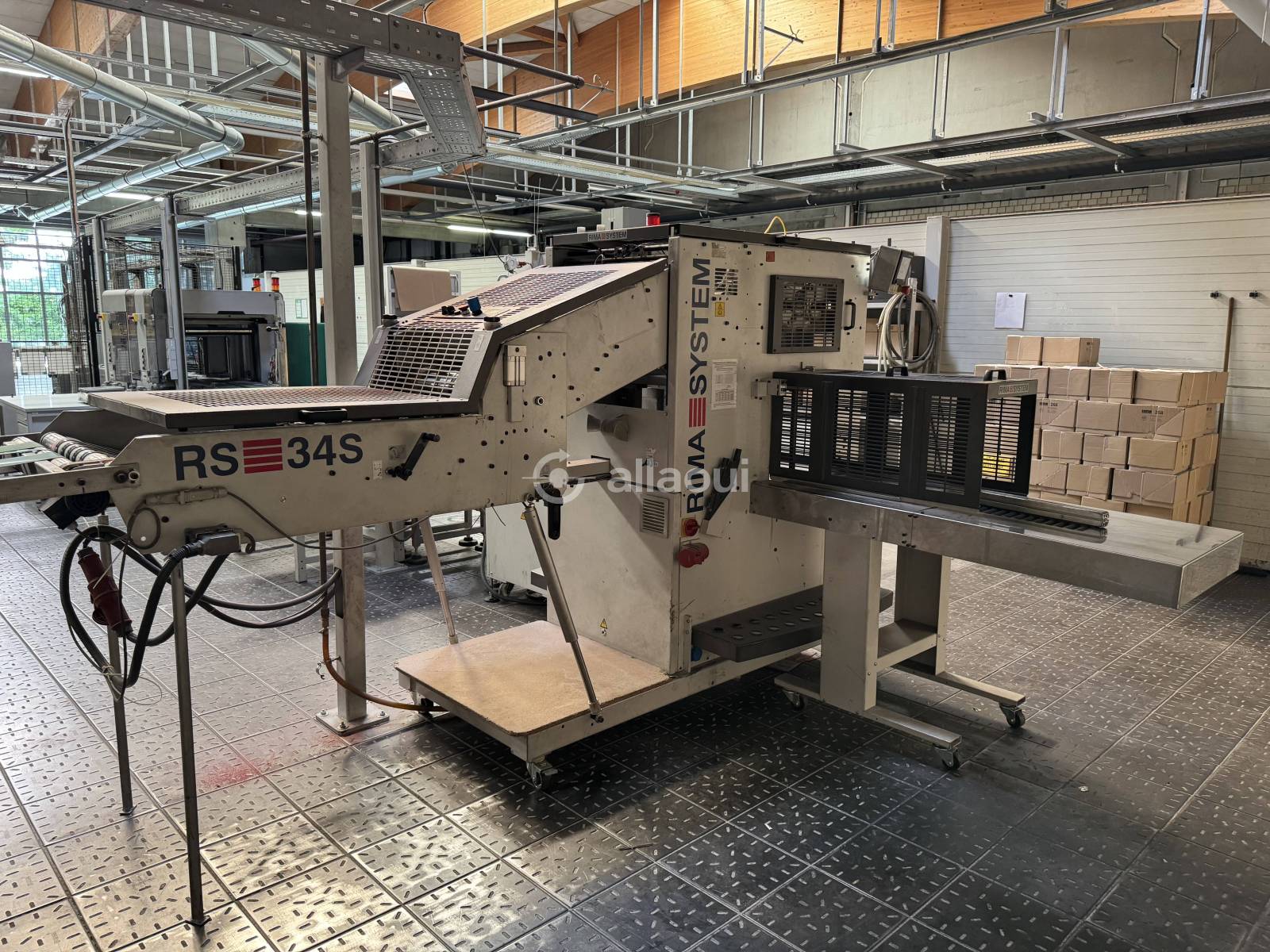

• Beschreibung: Rima, Gaemmerle, Ferag..
